大東海泵業無錫有限公司是一家專業的臥式單級離心泵生產廠家。在客戶臥式單級離心泵選型時，我公司水泵廠家會提供完善的臥式單級離心泵型號、臥式單級離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于臥式單級離心泵ISW40-100的外形尺寸|重量|參數資料的知識：

臥式單級離心泵是非常常見的通用離心泵類產品，在實際生產生活當中經常會遇到。有時因?yàn)樽约旱谋梅靠臻g，或是出于安裝便利的考慮，在采購臥式單級離心泵之前，想先了解一下自己要采購的離心泵產品具體安裝尺寸、參數、重量等信息，這是非常有必要的。
下面，我公司具體給大家列出臥式單級離心泵ISW40-100的詳細性能參數：
流量：6.3M3/H；揚程：12.5M；功率:0.75KW；轉速：2900r/min；必須汽蝕余量：2.3米

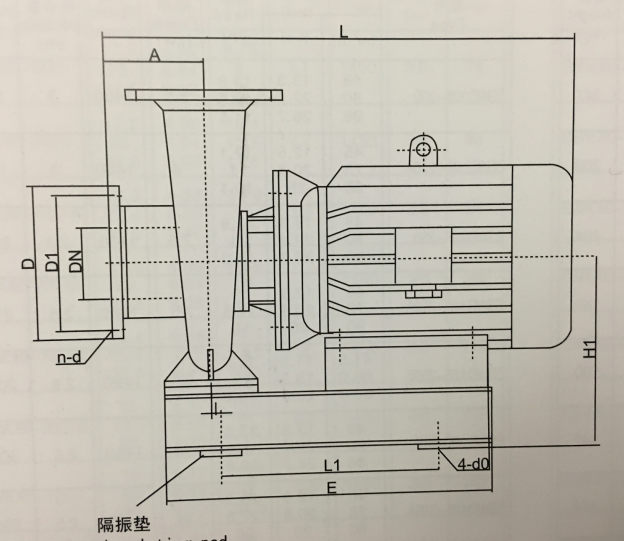

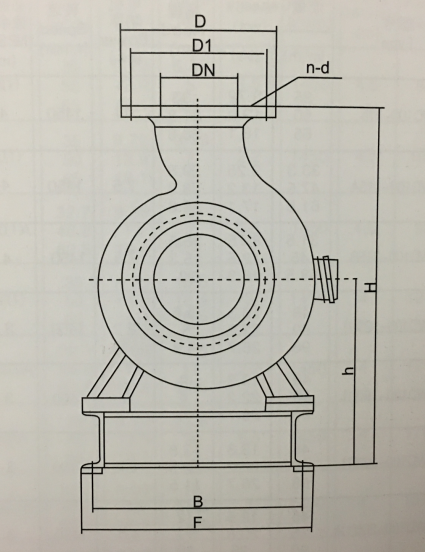

外形尺寸等詳見下表：

型號	L (mm)	A (mm)	D (mm)	D1 (mm)	DN (mm)	L1 (mm)	E (mm)
ISW40-100	410	80	150	110	40	200	320
重量（KG）	d0 (mm)	H1 (mm)	B (mm)	F (mm)	h (mm)	H (mm)	d (mm)
38	14	215	170	200	195	325	19

該離心泵由泵體、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部分是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵和電機同軸。電機采用角接觸球軸承結構承受泵的殘余軸向力。泵與電機直聯，安裝時無需校正，具有共同底座，并用減震墊進行隔震。安裝方式其出口可以垂直向上，也可以向左或向右，安裝靈活、簡便。
產品特點：
1.結構緊湊。該系列離心泵為臥式結構，機泵一體，外形美觀，占地面積少，與普通臥式泵比較占地面積少30％.
2.運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增強了運行平穩性，葉輪具有良好的動靜平衡，運行時震動小，改善了使用環境。
3.無滲漏。軸封采用耐腐硬質合金機械密封，解決了離心泵填料嚴重滲漏問題，確保了運行場地干凈整潔。
4.維修方便。該系列臥式單級離心泵為后開門式結構，無須拆卸管路，即可進行檢修。
5.該系列臥式單級離心泵從進口方向看，泵的出口能以水平向左、垂直向上和水平向右三種方式任意安裝。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問！以上是關于臥式單級離心泵ISW40-100的外形尺寸|重量|參數資料的介紹，如您對此問題還想深一步了解，或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答，請聯系本水泵廠家，隨時歡迎您的咨詢。謝謝！
